Walther Werke – Baustromverteiler Beleuchtungsverteiler WV0283BER1 138kVA

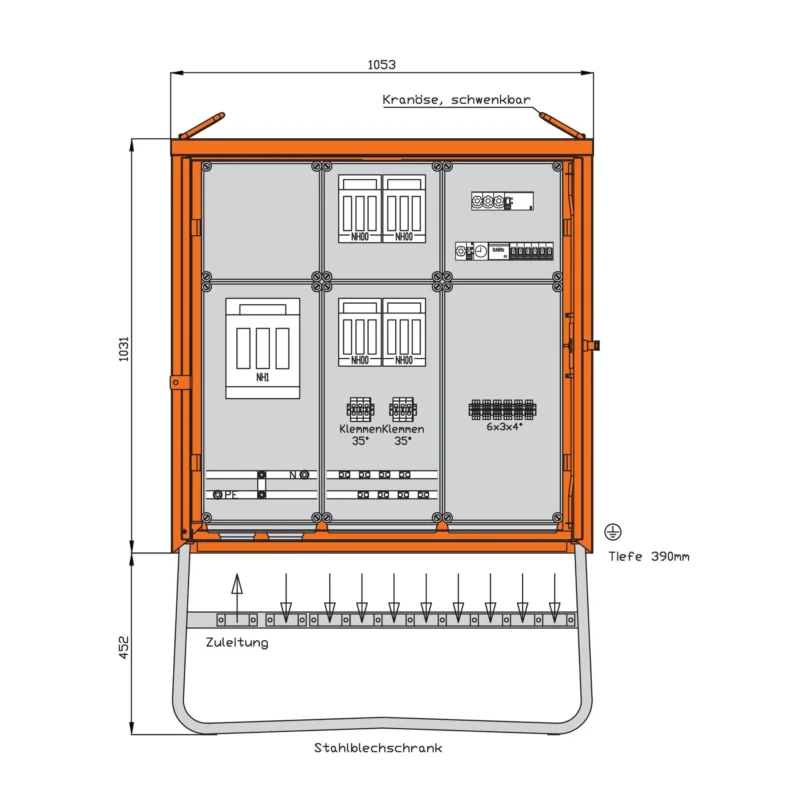

WALTHER BeleuchtungsverteilerschrankAnschlussleistung: 138kVAnach IEC61439-4Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Größe ca.: 1031 x 1053 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10Abgang / Absicherung:2 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm2 NH00-Sicherungslasttrennschalter 100A mit je 1 Abgangsklemme 5 x 35qmm1 Lasttrennschalter mit Sicherungen 3P 35A D021 RCD-Schutzschalter 4P 40A/30mA1 Sicherungselement 1P 6A D01 -als Steuersicherung- 1 digitale Zeitschaltuhr 1 H-O-A-Schalter1 Schütz 3P 40A 6 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4qmm

Technische Details Ausführung Verteilerschrank Bemessungsspannung 230/400 V Bemessungsstrom 200 A Anschlussleistung 138 kVA Hauptschalter NH1 Hauptschalter-Bemessungsstrom 200 A Anzahl der Pole Hauptschalter 3 Anzahl der Leitungsschutzschalter 6 Fehlerstrom-Typ B Anzahl der Fehlerstrom-Schutzschalter 30 mA 1 Notschalter nein Schutzart (IP) IP44 Geeignet nach IEC/EN 61439-4 ja Werkstoff des Gehäuses Stahl Breite 1053 mm Höhe 1483 mm Tiefe 390 mm
