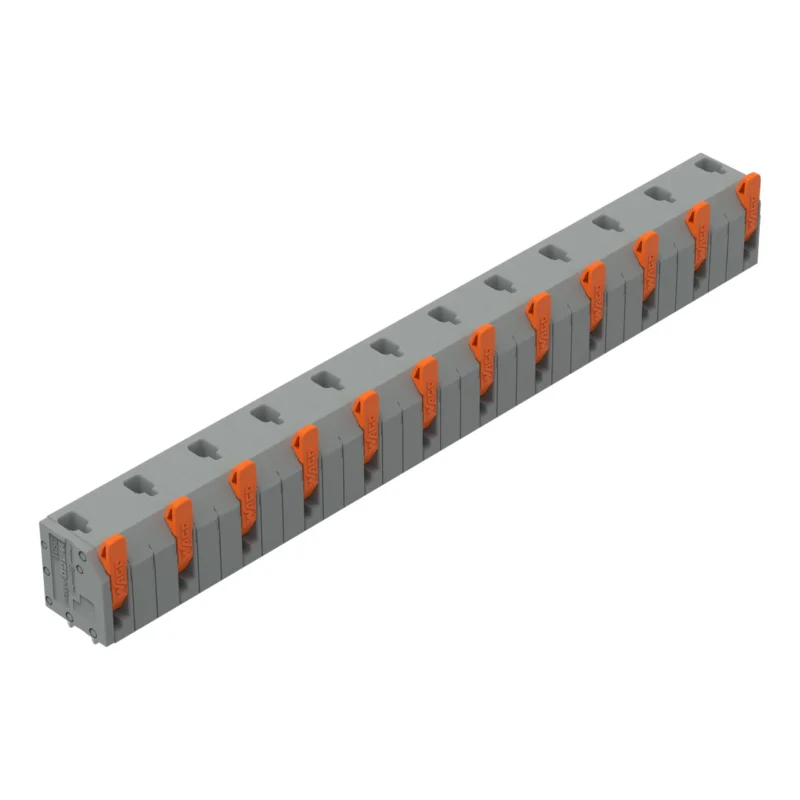

WAGO – Leiterplattenklemme 2601-3512 1,5mm²,gr − 10 Stück

Leiterplattenklemme
Hebel
1,5 mm²
Rastermaß 11,5 mm
12-polig
Push-in CAGE CLAMP®
1,50 mm²
grau

Leiterplattenklemme Serie 2601 mit Hebel

Die Leiterplattenklemme mit der Artikelnummer 2601-3512 ermöglicht eine einfache und zuverlässige Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (133,8 x 20,2 x 12,8) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme geeignet für Leiterquerschnitte von 0,14 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT.

Technische Details Anzahl der Etagen 1 Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..1,5 mm² Anschlussart Leiterplatte Lötanschluss Länge des Pins 3,6 mm Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten
