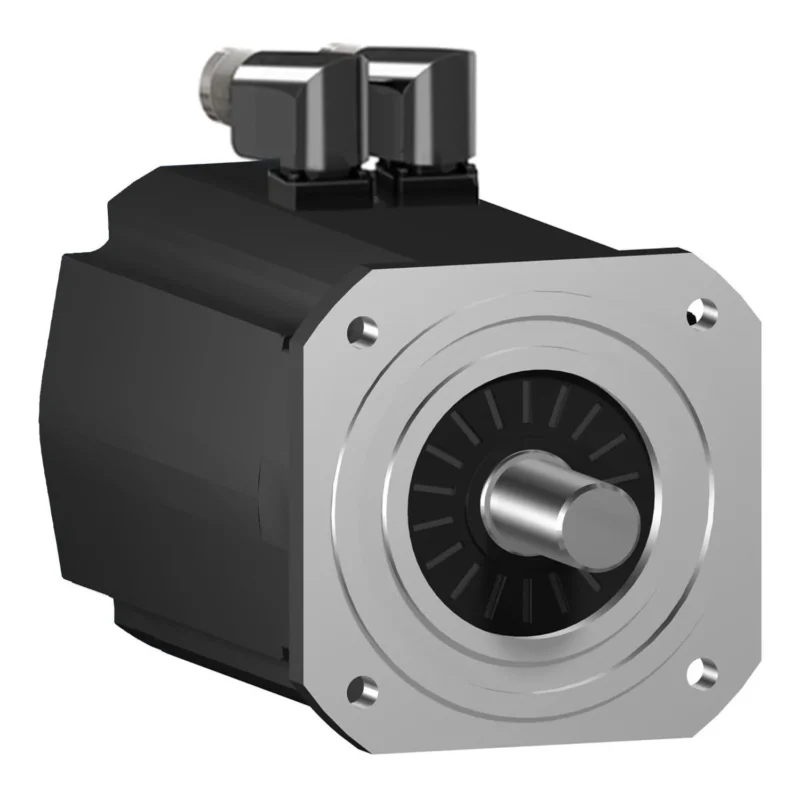

Schneider Electric – Elektromotor AC-Servo SH3 20,5nmmm 36nm SH32051P02A2100 9 glatte Welle IP65

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 36,9 Nm und erreicht ein Spitzendrehmoment von 110 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3600 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 5,2 kW. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder M40 + M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 205 mm. Die Antriebswelle hat einen Durchmesser von 38 mm. Das Wellenende ist glatt und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 &amp
Lexium 62.

Technische Details Ausführung Drehstrom-Synchronmotor Bemessungsspannung 230 V Bemessungsfrequenz 50..60 Hz Spannungsart AC/DC Anzahl der Phasen 3 Werkstoff des Gehäuses sonstige Schutzart (IP) sonstige Bauform sonstige Motor-Energieeffizienzklasse sonstige Isolationsklasse nach IEC sonstige Belastungszyklus sonstige Nenndrehmoment 36,9 Nm Lager sonstige Mit Kondensschutz nein Mit positivem Temperaturkoeffizienz-Resistor (PTC) nein Mit Widerstandsthermometer-Detektor (RTD) nein Intrinsische Sicherheit (IS) ohne Geeignet für Frequenzregelung nein Betriebstemperatur 0..40 °C Überlastfähigkeit nein Kühlmethode sonstige Ausführung Wellenende sonstige Vakuum-Druck-Imprägnierung (VPI) sonstige
