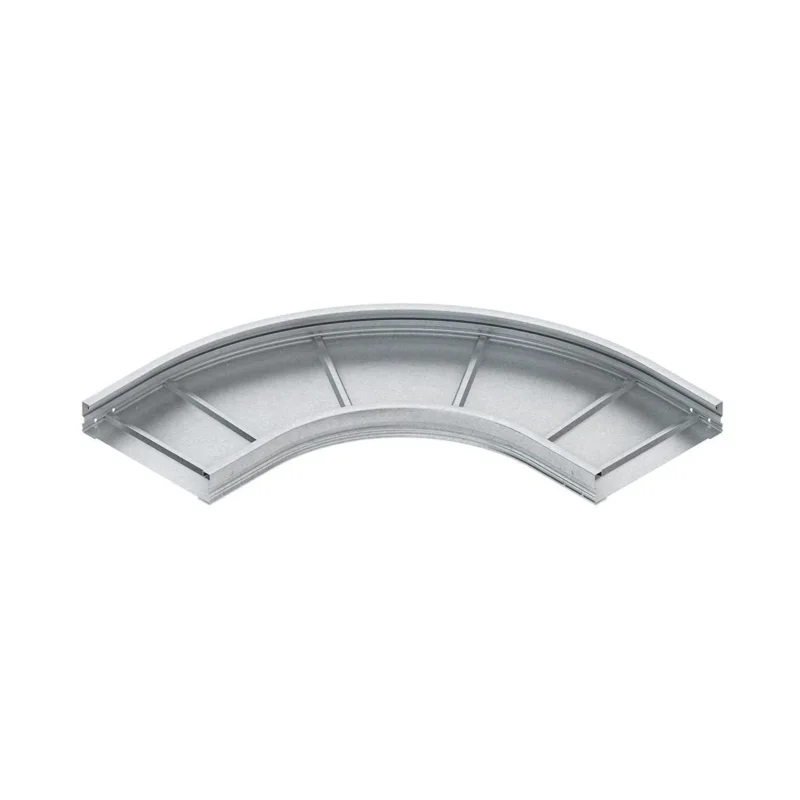

Niedax – Bogen für Kabelrinne Bogen WRBR 105.200 F 90 Grad, 105x200mm

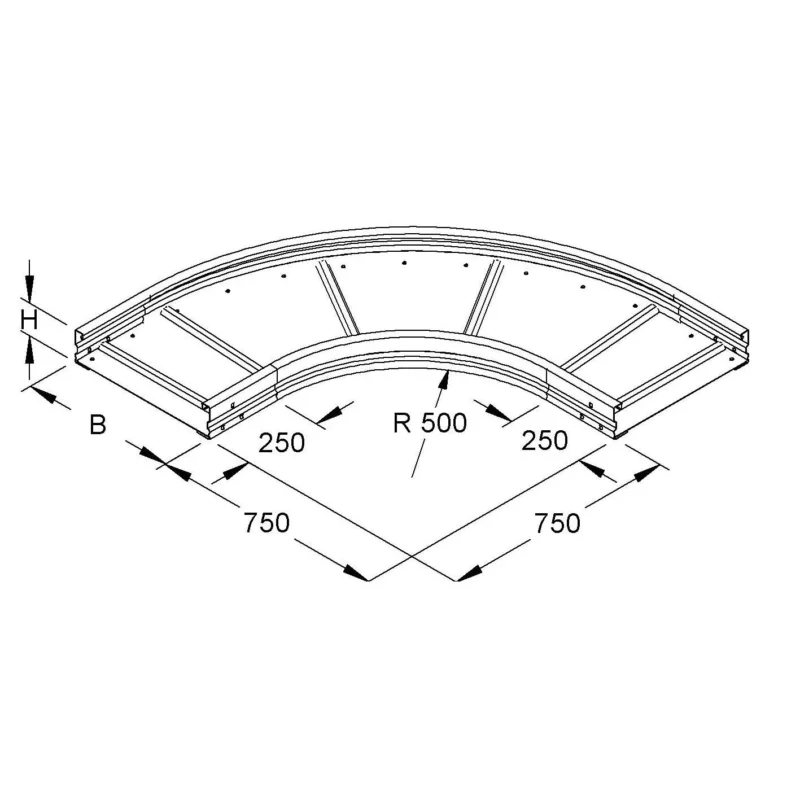

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105… Weitspannkabelrinne WRU 105… Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 200 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Richtungsänderung horizontal Winkel 90° Bauform Bogen starr Bogenausführung glatter Bogen Mit Oberteil nein Innenradius 500 mm Kabelrinnenhöhe 105 mm Kabelrinnenbreite 200 mm Materialstärke 1,5 mm Seitenlochung nein Montagelochung im Boden nein NATO-Lochbild nein Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff Stahl Rostfreier Stahl, gebeizt nein Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt Einsatztemperatur -20..120 °C
