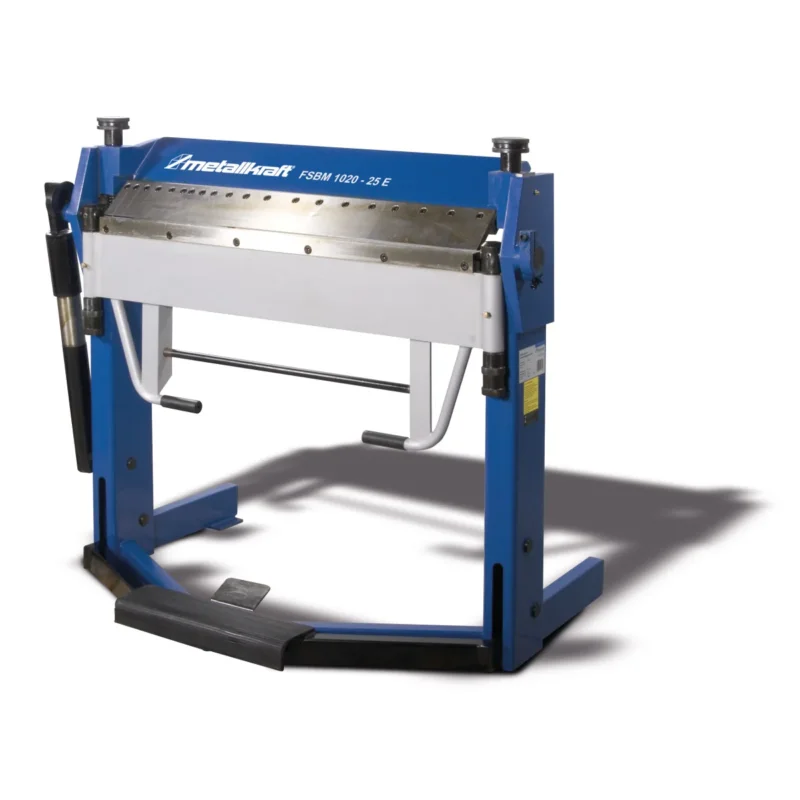

Manuelle Schwenkbiegemaschine FSBM 1020-25 E

Mit Werkstückklemmung mittels Fußpedal

• Die Werkstückklemmung erfolgt mittels Fußpedal, dadurch bleiben beide Hände frei für die Materialzuführung
• Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
• Der kräftige Hilfszylinder erleichtert das Biegen
• Weiter Durchlass zwischen Ober- und Unterwange von bis zu 25 mm
• Selbstschmierende Gleitlager
• Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
• Einstellung der Materialstärke mittels Rändelschraube
• Verstellbarer Anschlag für Biegewinkel

Ausstattungsdetails:

FSBM 1270-20 E

• Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage

FSBM 1020-20 S2

• Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage

FSBM 1020-20 HSG

• Mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
• Segmente haben einen Härtegrad von HRC24-26

Arbeitsbreite max. 1020 mm Biegewinkel max. 135 ° Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-270 mm Länge (Produkt) ca. 1350 mm Breite/Tiefe (Produkt) ca. 800 mm Höhe (Produkt) ca. 1130 mm Gewicht (Netto) ca. 290 kg Biegeleistung 235 N/mm² 2,5 mm Biegeleistung 700 N/mm² 1,5 mm Erläuterung Biegeleistung 700 N/mm² Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich Biegeleistung Aluminium 3 mm
