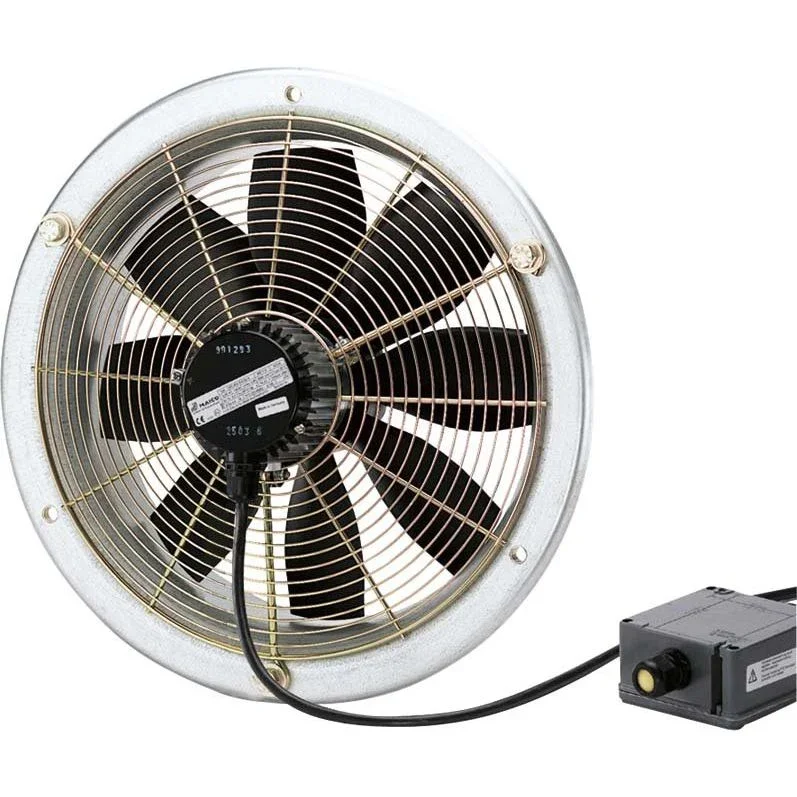

Maico – Explosionsgeschützter Ventilator Axial-Wandventilator DZS 50/6 B Ex t Drehstrom 5320cbm/h

Produktausführung – Drehstrommotor – Ex II 2D Ex tb IIIC T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIC T135°C/T200°C Db X. – Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C. – Für Be- oder Entlüftung umschaltbar.Besondere Eigenschaften – Axial-Wandventilator, explosionsgeschützt, Medium Staub. – Explosionsschutz und Zulassungen nach ATEX und IECEx. – Für alle Stäube der Ex-Gruppe IIIA und IIIC qualifiziert. – MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. – Für Zonen 21 und 22. – Zündschutzarten: t – Schutz durch Gehäuse und c – konstruktive Sicherheit. – Schutzart IP 64. – Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. – Einbau in jeder Lage möglich.Typenreihe – EZQ / DZQ .. Ex t mit quadratischer Wandplatte. – EZS / DZS .. Ex t mit Stahlwandring.Laufrad – Axiallaufrad aus leitfähigem Kunststoff. – Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor – Robuster Drehstrommotor mit Kugellager, wartungsfrei. – Reversierbar. – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. – Betriebsart S1 (Dauerbetrieb). – Drehzahlregelung mit Transformator TR… möglich. Ausnahme: DZ.. 35/2 B Ex… – Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. – Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss – EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. – DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. – Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:DZS 50/6 B Ex t – Ausführung: Stahlwandring – Fördervolumen: 5320 m3/h – Drehzahl: 960 1/min – Drehzahlsteuerbar: ja – Reversierbarkeit: ja – Spannungsart: Drehstrom – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 165 W – cosphi: 0,41 – INenn: 0,56 A – Imax bei UNenn: 0,73 A – Schutzart: IP 64 – Wärmeklasse: F – Einbauart: Aufputz – Material: Stahlblech, verzinkt – Farbe: verzinkt – Gewicht: 14,3 kg – Gewicht mit Verpackung: 18,53 kg – Nennweite: 500 mm – Breite: 700 mm – Höhe: 700 mm – Tiefe: 270 mm – Breite mit Verpackung: 720 mm – Höhe mit Verpackung: 720 mm – Tiefe mit Verpackung: 420 mm – EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D – EX-Bezeichnung nach Norm: Ex tb IIIC T135°C Db IP64 X / Ex h IIIC T135°C Db X – Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C – IA/IN: 3,1 – Zeit tA: 240 sek – Betriebsart: S1 – PTC DIN 44082: M 100 – EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X – Temperaturklasse: T135°C – Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)

Technische Details Nennspannung 0..400 V Frequenz 0..50 Hz Leistungsaufnahme 165 kW Werkstoff des Gehäuses Stahl Luftmenge unbelastet 5320 m³/h Mediumtemperatur -20..40 °C Schutzart (IP) IP64 Kanalbreite 700 mm Kanalhöhe 700 mm Einbauort Wand Für Ex-Zone Gas ohne Für Ex-Zone Staub 21, 22 Explosionsschutz-Kategorie für Staub ATEX Staub-Ex-Schutz, Kat. 2D Temperaturklasse nach Richtlinie 94/9/EG T4
