Langlochmatrize Nr.60 23,5 x 41,0 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

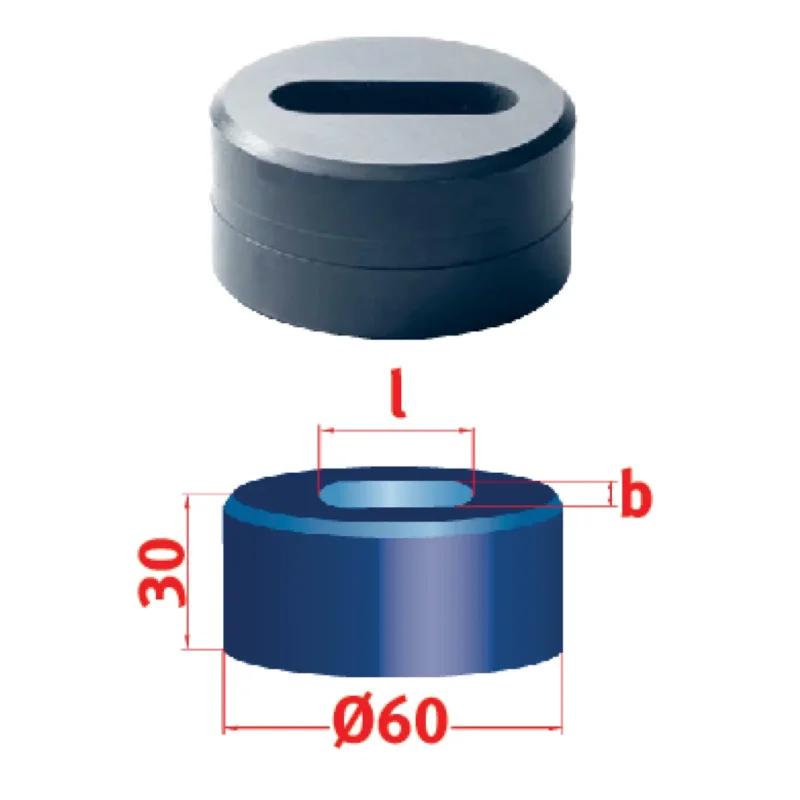

Matrizendurchmesser 60 mm Matrizenhöhe 30 mm Lochlänge 41.0 mm Lochbreite 23.5 mm
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]
